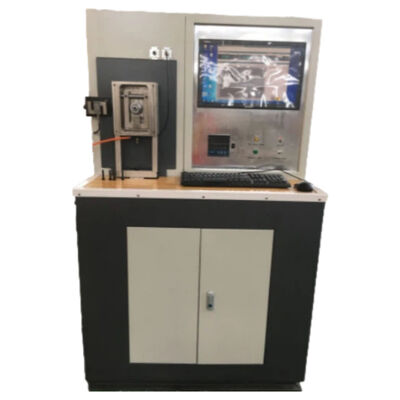

ティムケンリングブロック摩擦摩耗試験機 RT～100℃ 300N - 3000N ASTM D2782
商品の詳細
| 最高テスト力 | 3000N | テスト力の精度 | ±1% |
|---|---|---|---|
| 最大摩擦力 | 300n | 摩擦の正確さ | ±3% |
| スピンドル速度エラー | ±2％ | マシンの外部サイズをテストします | 1000*700*1470 |
| ハイライト | ティンケンリングブロック・ウェア・テスト,潤滑油摩擦試験機,ASTM D2782 摩耗試験装置 |
||
製品の説明
SRH12 Timkenリングブロック摩擦摩耗試験機（Timken法）
SRH12 Timkenリング摩擦摩耗試験機は、Timkenテスターとも呼ばれ、各種潤滑油、潤滑油、グリース、固体潤滑膜の試験を行います。指定された試験条件下での耐荷重能力、潤滑油膜の破壊比較、および許容できる最大試験力はOK値であり、国家標準SHT0203-1992極圧グリース性能測定方法（ラダー、ケンテスター）に準拠しています。線接触ブラシスライド摩擦摩耗試験方法を採用しています。
動作原理
駆動部は標準的な回転リング、従動部は標準サイズの固定された長方形ブロックです。潤滑油の耐荷重能力と摩擦対材料の摩擦摩耗性能は、異なる負荷下での従動試験片の長方形ブロック上の摩耗痕の幅、および摩擦対材料間の摩擦と摩擦係数を測定することによって評価されます。
油浸潤滑条件下での各種潤滑油の潤滑特性の評価に使用でき、特に中・高級自動車用ギアオイルの耐摩耗性のシミュレーション評価に適しています。また、各種金属および非金属材料とコーティングの摩耗特性の研究にも使用できます。
本機はフレーム構造、サーボモーター制御レバー負荷を採用しており、試験パラメータはユニット化設定が可能で、操作が容易で、試験結果の読み取りが正確かつ信頼性があります。本機は統合構造設計を採用しており、コンピューター、ソフトウェア、産業用制御モジュール、アクチュエーターをフレームワークに組み合わせ、実験プロセス全体を完全に制御し、リアルタイムの実験データを収集して対応する曲線を描画でき、試験データまたは曲線を任意に保存、読み取り、印刷できます。
適合規格
● GB/T 11144-2007（ASTM D2782「潤滑油極圧性能測定方法 Timken法」）
● SH/T0203-2014「グリース極圧性能測定方法 Timken試験機法」
● OK値：潤滑油の耐荷重能力測定中に、傷や噛み込みを引き起こさない荷重レバーのウェイトプレートにかけられる最大質量（重量）。
● 傷値：潤滑油の耐荷重能力測定中に傷や噛み込みが発生した場合に、荷重レバーのウェイトプレートに加えられる最小質量（重量）。
方法概要
試験開始前に、サンプルを37.8℃±2.8℃に予熱する必要があります。試験では、鋼鉄製の試験リングが鋼鉄製の試験ブロックに対して回転します。回転速度は123.71m/分±0.77m/分であり、これは800r/分±5r/分の軸速度に相当します。
2つの値を決定する必要があります。回転試験リングと固定試験ブロック間の油膜が噛み込みまたは傷を引き起こす最小質量（重量）、すなわち傷値。
回転試験リングと固定試験ブロック間の油膜が破壊されずに、引っかかりや傷を引き起こさない最大質量（重量）、すなわちOK値。
主な技術仕様
| 項目名 | 技術指数 |
| 最大試験力 | 3000N |
| 試験力精度 | ±1% |
| 最大摩擦力 | 300N |
| 摩擦精度 | ±3% |
| 主軸回転速度範囲 | 100～3000r/min |
| 200～6000r/min | |
| 主軸回転速度誤差 | ±2% |
| 主軸回転数表示範囲 | 0～9999999 |
| 時間表示範囲 | 0～9999秒/分 |
| 油温 | 室温～100℃ |
| 温度制御精度 | ±2℃ |
| 標準試験サンプル |
リング径φ49.22*13.06mm、 ブロック12.32*12.32*19.05 |
| 試験機外形寸法 | 1000*700*1470 |
| 試験機正味重量 | 450kg |
注：外観写真、寸法、体積、重量は参考用です。機器の更新があった場合、事前の通知なく若干の変更が生じる可能性があります。
梱包リスト
| 番号 | 名称 | 数量 | 台 | 備考 |
| 1 | 本体 | 1 | 台 | |
| 2 | 取扱説明書 | 1 | 冊 | |
| 3 | 合格証 | 1 | 冊 | |
| 4 | 梱包リスト | 1 | 冊 | |
| 5 | ヒーター | 1 | 個 | |
| 6 | 室温油槽カバー | 1 | 個 | |
| 7 | 槽カバー用シールリング | 1 | 個 | |
| 8 | 高温油槽カバー | 1 | 個 | |
| 9 | リングブロックサンプル | 1 | セット | |
| 付属工具 | ||||
| 1 | 取り外し工具 | 1 | セット | |
| 2 | 吊り上げネジ | 4 | 個 | |
| 3 | 工作機械用アイソレーター | 4 | 個 | |
| 4 | 測定カップ | 1 | 個 | |
機器品質保証書
山東省盛泰機器有限公司は、お客様に販売する機器に対して以下の品質保証を提供します。
----提供する機器材料は新品であり、品質基準を満たし、製造元の合格証が付いています。
----提供する材料および主要コンポーネントは、技術文書に指定された技術要件を満たしています。
----機器の全体的な品質保証期間は1年間です（消耗品の通常の摩耗を除く）。
----保証期間中に発生した機器の品質問題については、無償修理を行います。ユーザーの責任による機器の故障については、合理的な料金を請求して修理を行います。
----機器の部品は生涯割引供給し、機械全体の生涯メンテナンスおよび修理を行います。
----保証期間満了後、ユーザーがメンテナンスおよび技術サービスを必要とする場合、実費のみを請求します。
梱包および配送
1. 商品の梱包：標準的な木製または段ボール箱。
2. 内部梱包：弾性パールコットンで製品を梱包し、木製ボード+強力なバンドで角を固定します。
